Pengeboran presisi adalah proses kritis di berbagai industri, termasuk manufaktur, minyak dan gas, dan kedirgantaraan. Kualitas dan keakuratan operasi pengeboran tergantung pada beberapa faktor, di antaranya geometri bit bor memainkan peran penting. Sebagai pemasok terkemuka alat pengeboran presisi, kami telah menyaksikan secara langsung dampak signifikan dari geometri bit bor pada pengeboran presisi. Di blog ini, kami akan mempelajari detail bagaimana berbagai aspek geometri bor mempengaruhi ketepatan operasi pengeboran.
Geometri canggih
Tepi canggih adalah bagian dari bit bor yang secara langsung berinteraksi dengan benda kerja. Geometrinya secara signifikan mempengaruhi kinerja pemotongan dan presisi. Ada beberapa elemen kunci dari geometri canggih, seperti sudut titik, sudut bibir, dan sudut helix.
Sudut titik adalah sudut yang dibentuk oleh dua tepi pemotongan di ujung bit bor. Sudut titik yang lebih kecil menghasilkan ujung yang lebih tajam, yang bermanfaat untuk memulai lubang secara akurat dan mengurangi kecenderungan bor bit untuk berkeliaran. Namun, sudut titik yang sangat kecil juga dapat menyebabkan berkurangnya kekuatan ujung tombak, membuatnya lebih rentan terhadap kerusakan. Di sisi lain, sudut titik yang lebih besar memberikan kekuatan yang lebih besar tetapi dapat menyebabkan bor bor menjadi kurang tepat saat memulai lubang.
Sudut bibir adalah sudut antara ujung tombak dan sumbu bit bor. Ini mempengaruhi formasi chip dan kekuatan pemotongan. Sudut bibir yang tepat membantu dalam evakuasi chip yang efisien, yang sangat penting untuk mempertahankan ketepatan lubang. Jika sudut bibir terlalu kecil, chip mungkin tidak dapat keluar dari lubang dengan mudah, yang mengarah ke chip yang menyumbat dan meningkatkan gaya pemotongan. Ini dapat menyebabkan bit bor menyimpang dari jalur yang dimaksud, menghasilkan lubang yang tidak akurat.
Sudut helix menentukan arah dan kecepatan evakuasi chip. Sudut helix yang lebih tinggi memungkinkan penghapusan chip yang lebih cepat, yang sangat penting ketika mengebor lubang atau bahan yang dalam yang menghasilkan chip panjang. Namun, sudut helix yang sangat tinggi dapat mengurangi kekuatan bit bor. Sudut helix yang lebih rendah, di sisi lain, memberikan lebih banyak kekuatan tetapi dapat mengakibatkan evakuasi chip yang lebih lambat.
Geometri seruling
Seruling adalah alur pada bit bor yang memungkinkan chip dihapus dari lubang. Geometri seruling, termasuk jumlah, bentuk, dan kedalaman seruling, memiliki dampak langsung pada pengeboran presisi.
Jumlah seruling mempengaruhi keseimbangan antara evakuasi chip dan kekuatan canggih. Bit bor dengan lebih banyak seruling umumnya memiliki lebih banyak tepi pemotongan, yang dapat meningkatkan efisiensi pemotongan. Namun, itu juga mengurangi ruang yang tersedia untuk evakuasi chip. Sebaliknya, sedikit bor dengan seruling yang lebih sedikit menyediakan lebih banyak ruang untuk chip tetapi mungkin memiliki efisiensi pemotongan yang lebih rendah.
Bentuk seruling bisa lurus, spiral, atau kombinasi keduanya. Seruling spiral lebih umum digunakan karena mereka memberikan evakuasi chip yang lebih baik karena bentuk heliksnya. Kedalaman seruling juga penting. Seruling yang lebih dalam dapat menampung lebih banyak chip, tetapi mereka juga dapat mengurangi kekuatan bit bor.
Bor geometri bit tubuh
Tubuh bor bit, termasuk diameter, panjang, dan tipe betisnya, juga mempengaruhi pengeboran presisi.
Diameter bit bor harus dipilih secara akurat sesuai dengan ukuran lubang yang diperlukan. Bit bor dengan diameter yang sedikit lebih besar atau lebih kecil dari ukuran yang ditentukan akan menghasilkan lubang yang tidak akurat. Selain itu, toleransi diameter bit bor sangat penting. Bit bor dengan toleransi berdiameter ketat memastikan dimensi lubang yang lebih tepat.
Panjang bit bor mempengaruhi kekakuannya. Bit bor yang lebih panjang lebih rentan terhadap defleksi, terutama saat mengebor lubang yang dalam. Defleksi ini dapat menyebabkan lubang tidak masuk - memiliki bentuk yang tidak beraturan. Oleh karena itu, untuk pengeboran presisi, penting untuk memilih panjang bit yang tepat berdasarkan kedalaman lubang.
Jenis betis bit bor penting untuk pemasangan yang tepat di mesin pengeboran. Shank yang pas dan pas memastikan bahwa bit bor berputar secara akurat dan konsentris, yang penting untuk pengeboran presisi. Jenis betis umum termasuk betis lurus dan betis lancip.
Dampak pada Kualitas Lubang
Geometri bit bor memiliki dampak langsung pada kualitas lubang yang dihasilkan. Geometri bit bor yang dirancang dengan baik dapat menghasilkan lubang dengan permukaan halus, diameter akurat, dan tegak lurus terhadap permukaan benda kerja.
Permukaan lubang halus penting dalam banyak aplikasi, seperti ketika lubang digunakan untuk komponen pemasangan. Bit bor dengan geometri cutting edge dan flute yang tepat dapat meminimalkan kekasaran permukaan lubang. Misalnya, evakuasi chip yang efisien mencegah chip menggaruk permukaan lubang, menghasilkan hasil akhir yang lebih halus.
Diameter lubang yang akurat sangat penting untuk memastikan kecocokan komponen yang tepat. Geometri bit bor mempengaruhi akurasi dimensi lubang. Bit bor dengan ujung tombak yang stabil dan geometri tubuh yang tepat dapat mempertahankan diameter lubang yang diinginkan selama proses pengeboran.
Tegak lurus juga merupakan aspek penting dari kualitas lubang. Bit bor yang rentan terhadap defleksi karena geometri yang buruk akan menghasilkan lubang yang tidak tegak lurus terhadap permukaan benda kerja. Ini dapat menyebabkan masalah ketika merakit komponen dan dapat menyebabkan kegagalan fungsional.
Dampak pada kekuatan pengeboran dan kehidupan alat
Bor geometri bit juga mempengaruhi kekuatan pengeboran dan kehidupan alat. Geometri bor bor yang dirancang dengan baik dapat mengurangi kekuatan pemotongan, yang pada gilirannya mengurangi konsumsi daya mesin pengeboran dan keausan pada bit bor.
Ketika geometri canggih dioptimalkan, bit bor dapat memotong material lebih efisien, menghasilkan gaya pemotongan yang lebih rendah. Ini bermanfaat untuk mesin pengeboran dan bor. Kekuatan pemotongan yang lebih rendah mengurangi tekanan pada bit bor, yang memperpanjang masa pakainya.
Geometri seruling yang tepat juga membantu mengurangi kekuatan pemotongan dengan memfasilitasi evakuasi chip yang efisien. Ketika chip dihapus dengan mudah, bit bor tidak harus bekerja keras untuk memotong material, mengurangi kekuatan pemotongan keseluruhan.
Alat pengeboran presisi kami

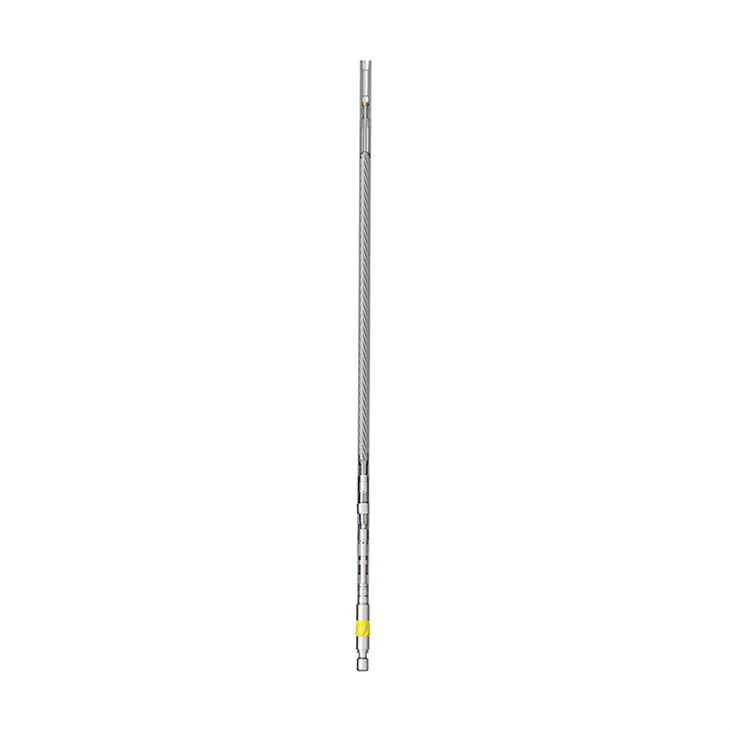

Di perusahaan kami, kami memahami pentingnya bor bit geometri dalam pengeboran presisi. Kami menawarkan berbagai alat pengeboran presisi, termasukAlat Pengeboran Motor Dampak Putar,Alat pengeboran hidrolik, DanTekanan saat pengeboran alat. Bit bor kami dirancang dengan teknologi terbaru dan proses pembuatan presisi untuk memastikan geometri yang optimal.
Kami menggunakan bahan dan pelapis canggih untuk meningkatkan kinerja dan daya tahan bit bor kami. Insinyur kami terus -menerus meneliti dan mengembangkan geometri bor bor baru untuk memenuhi permintaan yang semakin meningkat untuk ketepatan di berbagai industri.
Kesimpulan
Sebagai kesimpulan, geometri bit bor memiliki dampak mendalam pada pengeboran presisi. Dari ujung tombak ke tubuh bit bor, setiap aspek geometri memengaruhi kinerja pemotongan, kualitas lubang, kekuatan pengeboran, dan kehidupan pahat. Sebagai pemasok alat pengeboran presisi, kami berkomitmen untuk menyediakan pelanggan kami dengan bor bor berkualitas tinggi dengan geometri yang dioptimalkan.
Jika Anda membutuhkan alat pengeboran presisi untuk proyek Anda, kami mengundang Anda untuk menghubungi kami untuk diskusi terperinci. Tim ahli kami akan dengan senang hati membantu Anda memilih bit bor yang paling cocok berdasarkan persyaratan spesifik Anda.
Referensi
- Trent, Em, & Wright, PK (2000). Pemotongan logam. Butterworth - Heinemann.
- Kalpakjian, S., & Schmid, Sr (2008). Teknik dan Teknologi Manufaktur. Pearson Prentice Hall.
